EXAMEN DE LOGICA CABLEADA

CUESTIONARIO PARA RECOGER EVIDENCIAS DE CONOCIMIENTO No.3 ACTIVIDAD DE APRENDIZAJE: Identificar el funcionamiento de la parte eléctrica industrial y flujo cinemático de la corriente Centro de Formación: ____________________________________________ Evaluado:__________________________________ No de Orden_________ Evaluador: ____________________________________________________ Ciudad__________________________Fecha: ________________________
OBJETIVO: Identificar los conocimientos que posee el trabajador alumno en forma-ción frente a la actividad de aprendizaje establecida en el encabezado con el propósito de estructurar un plan de mejoramiento pertinente a su saber y lograr la respectiva certificación de sus aprendizajes, si aún no los demuestra, de ésta uni-dad de competencia. Orientaciones:
 Lea cuidadosamente el enunciado.
 Resuelva cada una de los cuestionamientos.
 Presente sus desarrollos elaborados preferiblemente en computador
Cuestionario:
A. Indique si los siguientes enunciados son verdaderos o falsos.
1. El elemento de mando de un motor es el Start - Stop (Arranque – Paro) ( )
2. La unidad de disparo termo magnética en el circuito derivado del motor se encuentra en la parte interna del mismo (motor) ( )
3. En una orden de trabajo se identifica que tipo de trabajo (eléctrico, mecáni-co, etc.) se realizo en el equipo o maquina. ( )
B. Encierre en un círculo la respuesta correcta:
1. La medición de potencia trifásica tetrafilar se puede hacer con:
a) Dos vatímetros b) Tres Vatímetros. c) Un vatímetro. d) Ninguna de los anteriores.
C. Responda los siguientes enunciados: 1- Se termino de realizar el mantenimiento a un motor trifásico, se le cambio la bornera de los terminales de sus bobinados por su mal estado; Cuando este se reinicio, giro en sentido contrario al que trabajaba. ¿Cuál será la fa-lla que presenta ese equipo?
2- Se hicieron unos cambios al motor anterior en los terminales de los bobi-nados, ahora el motor gira en la dirección adecuada pero tiene pérdida de potencia y se calienta muy rápido los devanados, Analice cual podría ser la causa que generan esos síntomas.






3- Explique el funcionamiento, Enumere los contactos auxiliares y realice las conexiones en las páginas anexas para esa labor.


















4- Explique el funcionamiento, Enumere los contactos auxiliares y realice las conexiones en las páginas anexas para esa labor.

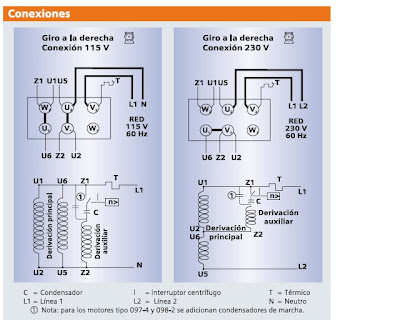

5- En el siguiente diagrama haga las conexiones internas del motor dadas en las graficas de conexiones del fabricante, y, Termine de realizar las co-nexiones adecuadas para el cambio de giro de un motor monofásico de fase partida con


condensador a una tensión de 240 v, Diga como determino en los terminales a que devanados pertenece, y con qué instrumento se realiza dicha labor.





















6-Realice el diagrama de control y de potencia para un arranque directo de un motor monofásico como el del ejercicio anterior a 220 v. tanto sus ele-mentos de control como el alimentador del equipo.
7-En un proceso se necesita que dos motores se inicien a la vez pasado un tiempo un tercer motor inicia su marcha cuando el segundo fue suspendido por el temporizador, su arranque debe de ser manual igual la parada del proceso, los tres motores se tiene que des energizar al presionar el botón de parada.

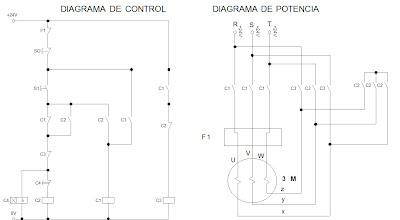

8-Realice las conexiones del diagrama LC3- K en la hojas destinadas para tal fin. Y conteste si este es el diagrama de un motor trifásico que debe rea-lizar un cambio de giro JUICIO DE EVALUACION: _______________________________________ ________________________ ________________________ Firma del evaluado Firma del evaluador

LOGICA CABLEADA



Lógica cableada

En la acepción de los técnicos electromecánicos, la lógica cableada industrial es la técnica de diseño de pequeños a complejos autómatas utilizados en plantas industriales, básicamente con relés cableados. En la acepción de los técnicos en telecomunicaciones y en informática, la lógica cableada utiliza compuertas lógicas discretas (TTL, CMOS, HCMOS), para implementar circuitos digitales de comunicaciones y computadores.
La lógica cableada industrial consiste en el diseño de automatismos con circuitos cableados entre contactos auxiliares de relés electromecánicos, contactores de potencia, relés temporizados, diodos, relés de protección, válvulas óleo-hidráulicas o neumáticas y otros componentes. Los cableados incluyen funciones de comando y control, de señalización, de protección y de potencia. La potencia además de circuitos eléctricos comprende a los circuitos neumáticos (mando por aire a presión) u óleo hidráulicos (mando por aceite a presión). Crea automatismos rígidos, capaces de realizar una serie de tareas en forma secuencial, sin posibilidad de cambiar variables y parámetros. Si se ha de realizar otra tarea será necesario realizar un nuevo diseño. Se emplea en automatismos pequeños, o en lugares críticos, donde la seguridad de personas y máquinas, no puede depender de la falla de un programa de computación.
En sistemas mayores también se emplea el autómata programable, entre los que se encuentran los PLC controlador lógico programable, la RTU Unidad Terminal Remota o los relés programables, o computadoras o servidores de uso industrial. Estos autómatas no se programan en lenguajes tradicionales como cualquier computador, se programan en Ladder, lenguaje en el cual las instrucciones no son otra cosa que líneas de lógica cableada. Así el conocimiento de la lógica cableada es de fundamental importancia para quien programa un autómata programable o PLC. La lógica cableada más que una técnica, hoy en día constituye una filosofía que permite estructurar circuitos en forma ordenada, prolija y segura, sea en circuitos cableados o programados. La práctica de la lógica cableada ha sido asimilada por otras ramas de la tecnología como las telecomunicaciones y la informática, con la introducción del cableado estructurado en edificios, oficinas y locales comerciales, lugares donde es poco usual el manejo de esquemas y dibujos de las instalaciones eléctricas, excepto la de potencia, la elaboración de proyectos de detalle y el cableado en forma ordenada mediante el uso borneras y regletas, que pasaron a llamarse “patcheras” en el caso de las redes de datos y telefonía.
A continuación se describen los elementos, circuitos básicos y la filosofía comúnmente empleada en la lógica cableada. Los dibujos de los componentes presentados no siguen una normativa en particular, correspondiendo al estilo europeo de dibujo de esquemas eléctricos (normas CEI internacional, DIN de Alemania, NF de Francia).

Rack de lógica cableada con relés electromecánicos y relés temporizados electrónicos.


Estados OFF y ON
Desde un punto de vista teórico la lógica cableada opera de igual forma que la lógica tradicional, donde las variables solamente pueden tener dos estados posibles, “verdadero” o “falso”. En la lógica cableada “verdadero” es igual a un relé energizado o en ON, en el caso de los contactos el estado “verdadero” es el contacto CERRADO. En la lógica cableada un “falso” es igual a un relé desenergizado o en OFF, para los contactos el estado “falso” es el contacto ABIERTO. o estas puedes ser todas las estradas que cruzan por el circuito primario las abiertas


Variables lógicas empleadas en lógica cableada en comparación con la lógica, circuitos digitales, neumática y óleo-hidráulica.
En los circuitos electrónicos digitales o compuerta lógica, se utiliza el sistema numérico binario; donde verdadero es igual a “1” y falso es igual a “0”. Si se trata de un sistema neumático u óleo-hidráulico, “verdadero” es igual a una válvula ABIERTA y “falso” es igual a una válvula CERRADA. Si se trata del mando de la válvula, “verdadero” corresponde al mando accionado (puede ser un solenoide, una palanca de accionamiento manual o un simple volante), y “falso” corresponde al estado no accionado del mando.


Diferentes formas de representar un esquema eléctrico; el esquema de conexiones y el esquema de principio.
Esquemas de conexión y esquemas de principio
Los relés y otros elementos empleados en la técnica de comando y control, pueden ser dibujados con sus bornes de conexión tal cual son físicamente, y luego conectar con conductores los distintos bornes, conformando lo que se denomina un “esquema de conexión”. El esquema de conexión debe dar los datos constructivos y la ubicación de cada elemento, pero no es la mejor forma de representar un circuito a la hora de comprender y visualizar su funcionamiento, como si lo es el esquema de principio.


Esquema de Principio típico de un cableado de comando y control.
Dibujos y planos
Los dibujos o planos de los esquemas de conexión y esquemas de principio, antiguamente eran realizados por dibujantes técnicos en folios de papel de gran tamaño, por ejemplo; 1,50 x 2,00 metros, donde se dibujaban todos los cables del circuito en un solo folio. Actualmente los dibujos son realizados directamente por los electricistas, en programas CAD e impresos en hojas A4 o A3. Un circuito de automatización de lógica cableada se dibuja en varias hojas numeradas, y los cables y aparatos son referenciados de una hoja a otra, marcando el número de hoja y las coordenadas columna-fila donde se ubica el cable, borne o aparato cableado.


Ejemplos de diferentes formas de identificar un cableado de lógica cableada.
Identificación del cableado y borneras
Para que un circuito de lógica cableada pueda funcionar correctamente, es primordial contar previamente con el dibujo del mismo, donde se identifican todos los cables y borneras de conexión, para luego realizar el montaje y revisar el correcto cableado de todos los elementos. Para que esto último sea posible es necesario colocar identificadores o marcadores alfanuméricos en todos los cables y bornes. Existen distintos criterios para realizar la identificación de los cables, teniendo cada una de ellas sus ventajas y desventajas. Básicamente se pueden identificar los cables según los números de borneras o regletas de conexión, o de acuerdo a una numeración arbitraria especificado en los planos o dibujos.
Los criterios de identificación del cableado son muchos, algunos apuntan a facilitar el montaje o trabajo del electricista que realiza el cableado, otros facilitan el trabajo del personal de mantenimiento de la instalación, otros son de acuerdo a la conveniencia del proyectista que dibujo los planos. Algunos de ellos; 1) identificar los cables con el nombre-número de la bornera o borne de conexión a donde llega el cable; 2) 3) identificar los cables con el nombre-número de la bornera o borne de conexión del extremo opuesto del cable; 4) identificar los cables con un número correlativo de 00 a 99, donde ese número está marcado en el dibujo o plano como número del cable, se puede agregar el número de hoja del dibujo donde se encuentra el cable; 5) los números de los cables se corresponden con la numeración de la bornera principal del circuito cuyos números no se repiten en otra bornera; 6) mediante signos, letras y números que denoten la función del cable, como la polaridad +P y –P, mandos de apertura y cierre, funciones de protección, etc.


Formación de polaridad de mando en un circuito de lógica cableada; polarización con corriente continua y polarización con corriente alterna.
Barras de Polaridad
Las barras de polaridad +P y –P son las que permiten energizar las bobinas de los relés con los contactos. Usualmente se denominan +P y –P, pero pueden tener otra letra o leyenda cualquiera, y ser una tensión tanto de corriente continua como de alterna. La tensión de polaridad, usualmente esta cableada a elementos de control en posible contacto con las personas, por ejemplo; pulsadores manuales, controles de nivel de líquidos, sensores de posición o instrumentos de medida. Por este motivo, por razones de seguridad para las personas, esta tensión debe estar aislada galvánicamente de tierra, usualmente con un aislamiento de 1 a 2 KV. Las tensiones estándar empleadas en corriente continua son; 24, 48, 110, 125, 220 y 250 V. Las tensiones estándar en corriente alterna son; 24, 110-120, 220-240 y 380-400 V


Formación de polaridad de mando en un circuito de lógica cableada de un servicio esencial, donde no puede detenerse el servicio en caso de corte de energía.
Servicios Esenciales
En lógicas cableadas para comando y control de servicios esenciales, la corriente continua se respalda con un banco de baterías del tipo estacionario. Si se ha tomado la decisión de usar corriente alterna, el comando y control de servicios esenciales se realiza con un ondulador o inversor CC/CA.


Distribución de polaridad positiva +P por medio de una guirnalda, y distribución por medio de una barra de polaridad construida con un bloque de borneras en puente.
Distribución de Polaridades
En circuitos pequeños, con unos pocos relés la polaridad se arma mediante una guirnalda que va saltando entre los bornes que van conectados a la polaridad. En circuitos de lógica cableada mayores, como autómatas industriales, esta practica es poco común ya que acarrea algunos inconvenientes en caso de falsos contactos en alguno de los bornes, lo que acarrea la perdida de la polaridad en toda la guirnalda, provocando una falla masiva del sistema. La solución a estos problemas consiste en armar barras de polaridad con borneras o regletas de conexión en puente, las que ya vienen provistas por los fabricantes de borneras.


Las borneas y relés en general, van montados sobre rieles, existiendo dos tipos básicos; el asimétrico y simétrico, también conocido como riel omega.
Montajes
El montaje de la lógica cableada se realiza en gabinetes o armarios estancos, donde sobre un fondo muerto o sobre rieles verticales, conocidos como rack en inglés de 19”, se atornillan en forma horizontal los llamados rieles asimétricos y simétricos, donde se instalan los relés, fuentes de alimentación, elementos de potencia como los contactores, y protección como portafusibles o llaves termo-magnéticas. Los rieles más económicos son de chapa galvanizada, los de mejor calidad son de acero con un protección superficial de cadmio.


Bornera frontera de llegada de los cables armados al gabinete que contiene la lógica cableada.
Bornera Frontera
Los cables de mando que van del gabinete de la lógica cableada a la planta o al campo, son cables armados, rígidos debido al fleje de protección mecánica y/o a una pantalla de cobre o aluminio, la cual es aterrada en ambos extremos. Esa rigidez impide realizar el cableado directamente hasta los bornes de los relés de la lógica cableada. Para resolver este problema se utilizan borneras frontera, donde llegan los cables armados desde la planta y salen hacia el interior del gabinete cables monopolares y flexibles, cables de mando o de potencia. Para el ingreso de los cables al gabinete se emplean los llamados pasa cables o prensaestopas, que impiden la entrada de insectos, polvo y humedad al gabinete.


La denominación relé comprende, además del relé electromecánico, a todo dispositivo eléctrico o electrónico con entradas analógicas o digitales, y con una o más salidas por contactos secos.
Relés
En la lógica cableada, la mención de “relé” comprende diversos equipamientos eléctricos y electrónicos, de distinta tecnología y función. Todos estos equipos, aparatos o instrumentos, son considerados como “relés” en la medida de que cuenten con contactos eléctricos NA o NC de salida, y realicen una función particular de Lógica Cableada. Las entradas pueden ser bobinas, circuitos de medida de tensión, corriente, temperatura, nivel, accionamientos físicos y manuales, comandos remotos, por cable o por radiofrecuencia.
Así por ejemplo, un relé puede ser un control de nivel o temperatura, un relé electromecánico, un contactor con contactos auxiliares, un relé de sub o sobre tensión, un relé de protección y decenas de otras funciones, que distintos fabricantes de equipamiento industrial catalogan como “relés”.


Elementos o componentes básicos utilizados en lógica cableada.
Elementos de mando
Los elementos de mando básicos en lógica cableada son los siguientes;


Una de las formas de dibujar los contactos normal abierto, normal cerrado y la bobina de relé, y polaridad. En este caso se muestran los dibujos de acuerdo a normas europeas items.


Contactos NA y NC

Los contactos eléctricos de los relés pueden ser contactos normalmente abiertos NA, o normalmente cerrados NC. En los esquemas de conexión y de principio siempre se dibuja el contacto en su posición de reposo, con la bobina del relé desenergizada o en OFF. El contacto NC se dibuja cerrado y el contacto NA se dibuja abierto. Los relés se dibujan sin energizar.


Las funciones lógicas empleadas en lógica cableada son las mismas que las utilizadas por en la electrónica digital o de compuertas lógicas.
Funciones Lógicas
Las funciones lógicas empleadas en la lógica cableada son las mismas que en los circuitos digitales o compuertas lógicas. La denominada comúnmente repetición de contacto, “buffer” en un circuito digital. La inversión en un contacto normal cerrado, el NOT (negación) en circuito digital: El AND lógico (función “y”), lograda con contactos en serie. El OR lógico (función “o”), logrado con contactos en paralelo.


La función auto-mantenimiento de la lógica cableada guarda similitud con el slip-flop o bi-estable de la electrónica digital.
Relé auto mantenido
Un relé con auto-mantenimiento es un relé en donde un contacto auxiliar mantiene el relé energizado, luego de que el contacto de arranque cierra y abre. El contacto de parada tipo NC, desenergiza el relé. En la electrónica digital es equivalente a un Biestable o Flip-Flop.


Existen muchas funciones de tiempo o de temporización, pero tres de ellas son las más conocidas, la temporización al cierre, a la apertura y pulso o monoestable.
Funciones de Temporización
Existen relés temporizados de varios tipos, pero tres funciones básicas son; la temporización al cierre, temporización a la apertura y la emisión de un pulso temporizado al cierre. En los dos últimos casos el relé temporizado deber alimentarse desde una conexión independiente a la de la bobina. Los contactos temporizados se representan mediante un paraguas que se opone al movimiento.


Todo circuito automático siempre cuenta con un mando manual para prueba, mantenimiento y emergencias. La selección se realiza con una llave selectora Manual-Automático.
Mando Manual y Automático
En todo automatismo siempre es conveniente contar con la posibilidad de elegir entre un comando manual por pulsadores, y un comando automático por nivel, presión, temperatura, etc. La selección se realiza por llaves selectoras manual/automático. Por razones de seguridad de las personas y equipos, siempre se deja fuera de la selección el mano de parada manual y automática, por ejemplo por nivel bajo, a los efectos de prevenir que una bomba quede succionando en vació y se dañe.
Protección
Las funciones de protección deben guardar en lo posible independencia de los circuitos de mando, de modo de funcionar con mandos en manual, en automático y en casos de falla. En el dibujo previo, el contacto kth de relé térmico y el flotador NV2 son elementos de protección en serie con el circuito de mando manual y automático.


La señalización de estados y alarmas se realiza con luminosos o lámparas de señalización. La señalización se polariza con una polaridad independiente de la de mando, a los efectos de evitar inconvenientes en el mando en caso de falla de un luminoso.
Señalización
La señalización comprende la indicación de los estados de marcha, parada, falla o defectos, posición de interruptores abiertos o cerrados. Para lo cual se emplea luminosos con lámpara incandescente o con LED. La lámpara en energizada mediante contactos auxiliares de contactores e interruptores, o con relés que copian la posición de los mismos. En autómatas de relés de gran tamaño, la polaridad empleada para la señalización es independiente de la polaridad de mando, ya que un cortocircuito en un luminoso no debería dejar fuera de servicio el autómata.


Los colores de los pulsadores de mando, y los luminosos de estados y alarma, son elegidos de acuerdo a normas internacionales como la CEI 73.

Código de Colores
Para la señalización en pulsadores de mando y lámparas o luminosos, se emplean distintos colores. En Europa se utiliza la norma CEI 73.


Un enclavamiento evita que mandos contradictorios puedan accionarse al mismo tiempo. Existen diversas formas de resolverlos, dos de ellas son el enclavamiento entre pulsadores, otra es entre las bobinas de mando de los relés o contactores.
Enclavamientos
Los enclavamientos impiden que dos órdenes de mando contradictorias tengan efecto simultáneamente. Existen muchas formas de realizarlo, eléctricamente en las botoneras o pulsadores de mando, entre relés, en el circuito de potencia y hasta mecánicamente entre motores con funciones opuestas.


Ejemplo de comando secuencial con estados 1, 2, 3,..., accionados inicialmente por un pulsador.
Comando Secuencial

Como su nombre lo dice, un comando secuencial es un circuito con una secuencia de estados predeterminada, y dependientes de ciertas entradas del sistema (pulsadores, detectores, etc.). Las secuencia pueden ser fija, producidas por un reloj electromecánico (motor eléctrico con un reductor, levas y contactos de salida). Por ejemplo; los controles automáticos de las lavadoras domésticas, hornos de microondas, etc. Las secuencias no fijas, son producidas por cadenas de relés temporizados, donde al cumplirse el tiempo de retardo programado para un relé, se dispara el conteo de tiempo del relé temporizado correspondiente al estado siguiente. Para proyectar y diseñar sistemas de lógica cableada complejos, se emplean Diagrama de Flujo, donde los distintos estados del diagrama luego se ven reflejados en relés automantenidos, y las entradas se corresponden a pulsadores y detectores del circuito de mando.
El Autor considero que no ha tenido en cuenta la anotación bien en los Contactores, debido a que si el último contacto que pone como cerrado, es del contactor 4 y este no existe, no se podría realiza dicho circuito.



sistema lifo



El término LIFO es el acrónimo inglés de Last In First Out (último en entrar, primero en salir).
Por ejemplo en sistema de control la ultima bobina en entrar es es la primera en des energizarse de lo contrario las otras no pueden hacerlo


























sistema fifo






FIFO es el acrónimo inglés de First In, First Out (primero en entrar, primero en salir). Un sinónimo de FIFO es FCFS, acrónimo inglés de First Come First Served ( primero en llegar, primero en ser servido). Es un método utilizado en estructuras de datos, contabilidad de costes y teoría de colas. Guarda analogía con las personas que esperan en una cola y van siendo atendidas en el orden en que llegaron, es decir, que la primera persona que entra es la primera persona que sale
























































CAMBIO DE GIRO DE UN MOTOR MONOFASICO






se logra al cambiar el lugar de las z gracias a un contactor osea donde va z1 iria z2 y bisebersa













































CAMBIO DE GIRO DE UN MOTOR TRIFASICO



el cambio de giro de un motor trifasico se logra al cambiar dos o todas sus lineas de un sistema trifasico que alimenta el motor


























ARANQUE ESTRELLA TRIANGULO
